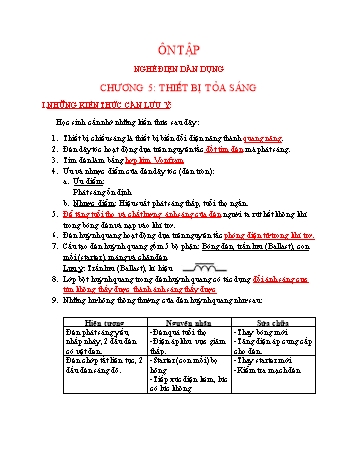

Ôn tập môn Điện dân dụng - Chương 5: Thiết bị tỏa sáng

ÔN TẬP
NGHỀ ĐIỆN DÂN DỤNG
CHƯƠNG 5: THIẾT BỊ TỎA SÁNG
I.NHỮNG KIẾN THỨC CẦN LƯU Ý:
 Học sinh cần nhớ những kiến thức sau đây:
Thiết bị chiếu sáng là thiết bị biến đổi điện năng thành quang năng.
Đèn dây tóc hoạt động dựa trên nguyên tắc đốt tim đèn mà phát sáng.
Tim đèn làm bằng hợp kim Vonfram
Ưu và nhược điểm của đèn dây tóc (đèn tròn):
Ưu điểm:
Phát sáng ổn định
Nhược điểm: Hiệu suất phát sáng thấp, tuổi thọ ngắn.
Để tăng tuổi thọ và chất lượng ánh sáng của đèn người ta rút hết không khí trong bóng đèn và nạp vào khí trơ.
Đèn huỳnh quang hoạt động dựa trên nguyên tắc phóng điện tử trong khí trơ.
Cấu tạo đèn huỳnh quang gồm 5 bộ phận: Bóng đèn, trấn lưu (Ballast), con mồi (starter), máng và chân đèn
Lưu ý: Trấn lưu (Ballast), kí hiệu
Lớp bột huỳnh quang trong đèn huỳnh quang có tác dụng đổi ánh sáng cực tím không thấy được thành ánh sáng thấy được
Những hư hỏng thông thường của đèn huỳnh quang như sau:
Hiện tượng
Nguyên nhân
Sửa chữa
Đèn phát sáng yếu, nhấp nháy, 2 đầu đèn có vệt đen.
-Đèn quá tuổi thọ
-Điện áp khu vực giảm thấp.
-Thay bóng mới
-Tăng điện áp cung cấp cho đèn.
Đèn chớp tắt liên tục, 2 đầu đèn sáng đỏ.
-Starter (con mồi) bọ hỏng
-Tiếp xúc điện kém, lúc có lúc không
-Thay starter mới
-Kiểm tra mạch đèn
Hai đầu đèn sáng đỏ nhưng đèn không phát sáng.
Starter bị hỏng (2 lưỡng kim không nhả ra)
Thay starter mới
Khi tắt đầu đèn vẫn sáng
Mắc sai mạch đèn, dây pha không qua công tắc
Sửa lại dây pha qua công tắc đèn
Đèn quá sáng, trấn lưu đèn phát tiếng rung lớn, phát nóng
Điện áp cung cấp cho đèn tăng quá trị số định mức
Kiểm tra, điều chỉnh lại điện áp cung cấp cho đèn.

II.BÀI TẬP TRẮC NGHIỆM ( có đáp án in đậm):
Câu 1: Thiết bị chiếu sáng là thiết bị biến đổi điện năng thành:
Quang năng
Nhiệt năng
Cơ năng
Thủy năng
Câu 2: Nguyên tắc hoạt động của đèn dây tóc:
Do đốt tim đèn mà phát sáng
Do phóng điện tử trong khí nén
Do cảm ứng mà phát sáng
Cả B và C đều đúng
Câu 3: Dây tóc (tim đèn) của đèn dây tóc (đèn bóng tròn) được chế tạo bằng:
Hợp kim mayso
Hợp kim nicrôm
Hợp kim vônfram
Hợp kim niken
Câu 4: Trong bóng đèn dây tóc (đèn bóng tròn) người ta rút hết không khí trong bóng đèn và bơm vào:
Khí neon
Khí trơ
Khí heli
Khí nitơ
Câu 5: Vì sao khi chế tạo đèn dây tóc (đèn bóng tròn), người ta rút hết không khí trong bóng đèn và nạp vào khí trơ:
Để tăng tuổi thọ và chất lượng ánh sáng của đèn.
Để bóng đèn không bị vỡ dưới tác dụng của nhiệt độ cao.
Để có thể sử dụng được tối đa công suất định mức của đèn
Để ánh sáng đèn phát ra được ổn định
Câu 6: Trên bóng đèn dây tóc (bóng đèn tròn) có các số liệu định mức sau:
Uđm, Iđm
Uđm, Pđm
Iđm, Pđm
Rđm, Uđm
Câu 7: Trên dây tóc (đèn bóng tròn) có ghi 220V, 15W, các số liệu này lần lượt có ý nghĩa là:
Điện áp và công suất định mức đèn
Công suất và tần số dòng điện định mức của đèn
Điện áp và dòng điện định mức của đèn
Điện áp và tần số dòng điện định mức của đèn
Câu 8: Ưu điểm của đèn dây tóc (đèn bóng tròn)
Tiết kiệm điện năng
Phát sáng ổn định
Ánh sáng trắng
Tuổi thọ cao
Câu 9: Nhược điểm của đèn dây tóc (đèn bóng tròn) là:
Cấu tạo phức tạp khi sử dụng
Ánh sáng của đèn gần với ánh sáng của ngọn lửa
Hiệu suất phát sáng thấp, tuổi thọ ngắn
Ánh sáng của đèn nhấp nháy, không liên tục.
Câu 10: Nguyên tắc hoạt động của đèn huỳnh quang là:
Do đốt tim đèn mà phát sáng
Do phóng điện tử trong khí trơ
Do cảm ứng mà phát sáng
Cả B và C đều đúng
Câu 11: Bộ phận chính của đèn huỳnh quang là:
Ống thủy tinh, chân đèn
Lớp bột huỳnh quang, hai điện cực
Ống thủy tinh, hai điện cực, chân đèn
hai điện cực, chân đèn
Câu 12: Cấu tạo của bộ đèn huỳnh quang gồm có các bộ phận:
Bóng đèn, trấn lưu (Ballast), con mồi (starter)
Bóng đèn, trấn lưu (Ballast), chân đèn
Bóng đèn , con mồi (starter), chân đèn
Bóng đèn, trấn lưu (Ballast), con mồi (starter), máng và chân đèn
Câu 13: Tim của bóng đèn huỳnh quang được làm bằng:
Hợp kim mayso
Hợp kim nicrôm
Hợp kim vônfram
Hợp kim niken
Câu 14: Tác dụng của lớp bột huỳnh quang trong đèn huỳnh quang là:
Cho đèn phát ra ánh sáng trắng
Tăng số điện tử tự do
Đổi ánh sáng cực tím không thấy được thành ánh sáng thấy được
Cho tim đèn bề hơn
Câu 15: Màu sắc ánh sáng của đèn huỳnh quang phát ra phụ thuộc vào:
Điện áp cung cấp cho đèn
Cường độ dòng điện qua đèn
Con mồi (starter), trấn lưu (Ballast).
Thành phần hóa học của lớp bột huỳnh quang.
Câu 16: Trấn lưu (Ballast) trong mạch điện đèn huỳnh quang có nhiệm vụ:
Tăng điện áp ban đầu để đèn khởi động
Ổn định điện thế đèn khi đèn đã sáng
Tăng điện áp ban đầu để đèn khởi động và ổn định dòng điện qua đèn khi đèn đã sáng.
 Tăng điện áp ban đầu để đèn khởi động và dòng điện qua đèn khi đèn đã sáng.
Câu 17: Trong bộ đèn huỳnh quang, con mồi (starter) có nhiệm vụ :
Khởi động đèn lúc ban đầu
Tăng áp cho đèn lúc ban đấu
Ổn định dòng điện cho đèn
Duy trì dòng điện qua đèn
Câu 18: Dùng đèn thử để kiểm tra con mồi (starter), con mồi (starter) còn tốt thì đèn thử sẽ :
Sáng – tắt liên tục
Không sáng
Sáng tỏ
Sáng mờ
Câu 19: Dùng đèn thử để kiểm tra phụ kiện trấn lưu (Ballast) của mạch đèn huỳnh quang, trấn lưu (Ballast) còn tốt thì đèn thử sẽ:
Không sáng
Sáng tỏ
Sáng mờ
Sáng – tắt liên tục
Câu 20: Nhược điểm của đèn huỳnh quang:
Có nhiều phụ kiện
Ánh sáng của đèn phát không liên tục
Đèn khó khởi động nếu điện áp nguồn xuống thấp
Tất cả đều đúng
Câu 21: Ưu điểm của đèn huỳnh quang:
Hiệu suất phát sáng cao, tuổi thọ dài
Giá thành rẻ, cấu tạo đơn giản, dễ sử dụng
Phát sáng ổn định
Không phụ thuộc nhiệt độ và độ ẩm môi trường.
Câu 22: Trong thực tế người ta sử dụng đèn huỳnh quang nhiều hơn đèn dây tóc (đèn bóng tròn) vì:
Gía thành rẻ
Hiệu suất phát sáng cao
Dễ lắp đặt, sửa chữa
Phát sáng ổn định, ánh sáng trắng
Câu 23: Khi đèn huỳnh quang có hiện tượng quá sáng, trấn lưu (ballast) phát tiếng rung lớn, phát nóng, biện pháp khắc phục là:
Thay bóng mới
Thay con mồi (starter)
Kiểm tra, điều chỉnh lại điện áp cung cấp cho đèn
Thay máng đèn
Câu 24: Đèn huỳnh quang có hiện tượng đèn chớp tắt liên tục, hai đầu đèn sáng đỏ; nguyên nhân do”
Điện áp nguồn không ổn định
Con mồi (starter) hỏng
Trấn lưu (ballast) hỏng
Bóng đèn hư
Câu 25: Khi đèn huỳnh quang có hiện tượng chớp tắt liên tục, hai đầu đèn sáng đỏ, biện pháp khắc phục là:
Thay trấn lưu (ballast) mới
Kiểm tra lại mạch đèn
Thay con mồi (starter) mới và sửa lại dây pha qua công tắc
Thay con mồi (starter) mới
Câu 26: Đèn huỳnh quang có hiện tượng đèn phát sáng yếu, nhấp nháy, hai đầu đèn có vệt đen; nguyên nhân do:
Điện áp khu vực giảm
Bóng hết thời gian sử dụng
Trấn lưu (ballast) HỎNG
Con mồi (starter) bị hỏng
Câu 27: Khi đèn huỳnh quang có hiện tượng đèn phát sáng yếu, nhấp nháy, hai đầu đèn có vệt đen, biện pháp khắc phục:
Thay trấn lưu (ballast) mới
Thay con mồi (starter) mới
Tăng điện áp cung cấp cho đèn
Thay bóng mới
Câu 28: Đèn huỳnh quang có hiện tượng khi tắt đèn đầu đèn vẫn sáng; nguyên nhân do:
Điện áp nguồn tăng quá định mức
Lắp sai sơ đồ (dây pha không qua công tắc)
Trấn lưu (ballast) không phù hợp
Con mồi (starter) hỏng
Câu 29: : Khi đèn huỳnh quang có hiện tượng khi tắt, đầu đèn vẫn sáng, biện pháp khắc phục:
Thay con mồi (starter) mới
Thay bóng mới
Thay trấn lưu (ballast) mới
Sửa lại dây pha qua công tắc
Câu 30: Đèn huỳnh quang có hiện tượng hai đầu đèn ửng đỏ nhưng đèn không sán; nguyên nhân do:
Bóng hết thời gian sử dụng
Điện áp khu vực giảm
Trấn lưu (ballast) HƯ
Con mồi (starter) hỏng
